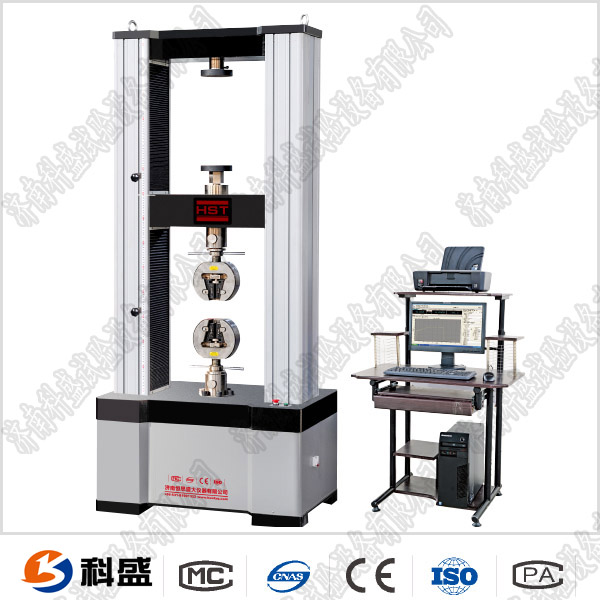

30KN端子拉力試驗機
? 主機特點
u 高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；
u 超大的試驗寬度，大限度滿足客戶需求；
u 臺灣交流伺服電機驅動，精度高，響應快；
u 高精度傳感器，精度高，穩定性好。
u 中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；
? 控制器特點
u 力、變形的測量分辨率達到滿量程的1/300000；
u AD采樣頻率可高達300Hz；
u 基于高端工控領域的SOC高端微處理器作為系統平臺，集測量、控制于一體，功能更強大，性能更穩定；
u 采用力、變形、位移三閉環全數字控制，控制環之間自動切換，且平穩過渡。控制算法采用先進的神經元自適應PID控制算法，無需繁瑣的PID參數設置，初學者也能輕松完成專業試驗任務；
u 4路24bit A/D高數據采集通道配合先進的數字濾波技術，采集數據更加準確、穩定、可靠；
u 2路高速光電編碼器（5MHz）信號采集通道，可選用更多輸出光碼信號的測量附件；
u 采用10M以太網做為數據接口，方便擴展各種測量附件；
u 采用超大規模可編程數字集成電路設計，體積小，功耗低、發熱少，工作特性更穩定可靠。
? 軟件特點：
試驗機軟件為各種材料或行業測試提供簡潔直觀的操作界面、可用戶編程的強大交互能力、完善的分析與報告功能以及內置大量的標準測試方法。即能夠滿足質量控制所需的簡單、易用、高效的要求，又能夠滿足科研院所深入研究材料性能所需的個性化試驗要求。
主機標準配置
|
配置名稱 |
配置型號或說明 |
數量 |
|
主機 |
臺式主機 |
一臺 |
|
交流伺服電機 |
臺灣東元 |
一臺 |
|
交流伺服驅動器 |
臺灣東元 |
一套 |
|
滾珠絲杠 |
臺灣ABBA |
一套 |
|
控制器 |
HST DTC-350 (基于高端SOC微處理器，全數字閉環電氣系統) |
一套 |
|
負荷傳感器 |
廣州廣測 |
一臺 |
|
中文版試驗軟件 |
TestPilot_MAXTEST |
一套 |
|
負荷傳感器 |
30KN |
一支 |
|
拉伸夾具 |
X204 |
一套 |
|
壓縮夾具 |
YS204 |
一付 |
|
計算機 |
聯想主流配置 |
一臺 |
|
打印機 |
HPA4彩色噴墨打印機 |
一臺 |
技術指標
|
型號 |
WDW-30 |
|
大試驗力3 |
30KN |
|
試驗機級別 |
1級 |
|
試驗力測量范圍 |
2%～100%FS |
|
試驗力示值相對誤差 |
±1%以內 |
|
試驗力分辨力 |
1/300000FS |
|
橫梁位移示值相對誤差 |
±0.5%以內 |
|
位移分辨力 |
0.001mm |
|
橫梁速度調節范圍 |
0.01～1000 mm/min |
|
橫梁速度相對誤差 |
≤設定值的±1% |
|
有效試驗寬度 |
500mm |
|
有效拉伸空間 |
700mm(標準機型，可按需求定做) |
